Mesin TV Cina Kerusakan Stby
























Pertama saya cek bagian remot ehhh normal,selanjutnya di pin out pada sensor penerima ada sinyal dari
remot, tp tv belum bisa on terus saya berpikir IC memori nya rusak terus saya ganti eh TV langsung nyala
setelah saya coba pakai remot ternyata belum fungsi ,karena tombol panel nda dibuat sama yang buat tv
saya coba untuk buat tombol panelnya eh ternyata pakai tombol buatan saya tv bisa normal.....
setelah itu saya langsung
aja ganti sensor TVnya walaupun gantinya nda sama tapi bisa,

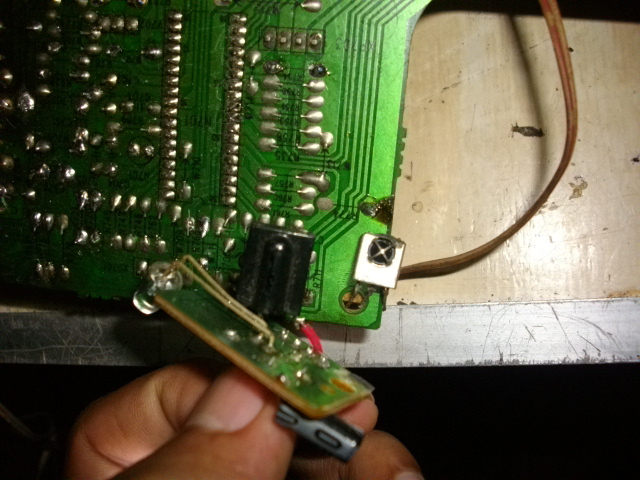

dalam gambar sensor hitam gantianya urutan
kaki 1. Ground 2. Vcc 3. Out, sedangkan yang aslinya pakai yang hitam di bunggkus seng urutan kakinya 1. Out Put 2. Ground 3. Vcc

Protek Pada Samsung Super Vision

Samsung Super Vision Lampu led Berkedip cepat
Untuk Samsung dengan IC Program SZM-173EF, ic kombinasi TDA8842,ic Reg 3S0680RF
cek bagian B+ Harusnya 125V Kalo Lebih misal 150V Cek R Pengatur Tegangan R816 Nilainya 123KOhm Mungkin putus atau berubah nilainya
Jika Lampu Led Power Berkedip Pelan Cek Bagian Tegangan Ke Fayback Dan cek Trans Horisontal Output C5386

Kerusakan yang sering terjadi Pada DVD

1.       Pada motoran pemutar cakaram

Kadang motoran bias berputar cepat kadang lambat, berarti motoran udah setengah konslet ,

Jika motoran asnya belum aus, buka aja motoran itubersihkan kedua belah sikat nya serta bersihkan poros pembagi gulunganya

2.

Kadang tidak bias buka atau open cdnya

Coba dulu pake remot kalau blum bias Mungkin karet untuk menarik system buka tutup pintu kendor,atau malah motoranya rusak, buka motoranya terus bersihkan dalemnya

suara kurang keras / pelan

Coba cek tegangan nya yang + 12 volt sama yang – 12 volt ,kadang  yang – 12 voltnya nda ada  biasanya cd tetep bunyi walau kecil,atau coba cek penguat audionya biasanya pakai JRC4558

Modif fm Modulator Jadi Pemancar

Sekarang Buat PLL FM Untuk para pencinta fm atau para pemula seperti saya , sangan hemat dan hasilnya bagus dan gelombah harmonik nya hampir nda ada juga kualitas audioya yang setereo inkodernya sangat bagus, PLL FM yang saya buat seperti gambar diatas adalah hasil modifikasi dari FM Modulator untuk mobil Yang seharusnya dipasang pada pematik rokok, gambar yang di beri kotak biru adalah hasil modifikasi saya dan saya beri bok dan di beri penguat lagi dan di beri boster sehingga bisa mancar 25 watt, dan yang harus dingat biar bagus untuk audionya yang pakai ic HY1418,kalau yang pakai KT0803 hasilnya audionya tidak bisa keras sepert yang pakai IC HY1418,dan untu info harganya sy beli di purwokerto untuk yang IC HY1418 harganya 125ribu, dan yang KT0803 80ribu, itu pengalaman saya dalam modif Modulator mobil..
